 J2M3 Raiden (Jack) Tamiya 1/48

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Sturmtruppen57
Admin
avatar

Messages : 994
Date d'inscription : 24/11/2009
Age : 27
Localisation : En Lorraine

MessageSujet: J2M3 Raiden (Jack) Tamiya 1/48   Mar 11 Jan - 21:57



Le kit est ancien (il me semble, fin des années 80), ce qui est assez classique chez Tamiya, surtout dans sa gamme de matériel japonais. Dans la boîte, se trouve deux notices très simples en japonais et en anglais, 5 grappes dont une transparente pour la verrière et la vitre interne ainsi qu'une planche de décalcomanies pour représenter 3 avions au choix (2 décorations sont pour deux As japonais de fin de guerre):





















Les pipes d'échappements ne sont pas évidées, mais je m'en doutais un peu:



















Le poste de pilotage est assez simple, peut-être même de trop:



Il y a quelques bavures sur quelques pièces, notamment sur les roues:















La suite, très prochainement...
Revenir en haut Aller en bas
http://steel-war.frenchboard.com
Sturmtruppen57
Admin
avatar

Messages : 994
Date d'inscription : 24/11/2009
Age : 27
Localisation : En Lorraine

MessageSujet: Re: J2M3 Raiden (Jack) Tamiya 1/48   Jeu 13 Jan - 18:26

Voici le montage

Tout d'abord, en suivant la notice, je me suis occupé du poste de pilotage qui est en soit, un peu sommaire. En me référant à des photos d'époque, j'ai scratché quelques éléments en plus, comme les manettes des gaz ainsi que deux bombonnes qui se situent vers l'avant. J'ai également rajouté un câble qui devait être relié à un boîtier qui hélas n'a pas été fait et que je n'ai pas scratché faute de place vers l'avant. Il m'a aussi fallu reboucher une pastille d'éjection qui se situait vers derrière la cloison du poste de pilotage. En soit, le montage de ces éléments ne m'ont pas posé de problèmes particuliers. Cela peut se faire en moins d'une heure en étant motivé.

Les pipes d'échappement (flèches rouges) ont été évidées pour plus de réalisme:








Les différentes pastilles d'éjection à reboucher :


















Les sangles sont gravées directement sur le siège du pilote. Si vous souhaitez réaliser un avion de présentation, c'est à dire sans pilote, il vous faudra poncer ces sangles et les refaire en feuille d'aluminium ou en PE:




Les deux figurines fournies avec le kit, sont ébarbées puis ont reçu une sous-couche gris clair avant d'être peinte au pinceau:












Une fois les figurines peintes, j'ai appliqué sur le cockpit et à l'intérieur du fuselage une sous-couche gris clair puis, une fois sec, j'ai pulvérisé la teinte de base couleur vert clair plus précisément couleur bambou (vert FS 34092 hobby color H302   30% de XF-60 dark yellow). Les boîtiers sont peints en noir mat puis drybrushé avec du german grey XF-63. Quelques boutons et interrupteurs sont peints en rouge mat. Quelques jus à l'huile noir et TOB viennent donner un peu plus de relief aux détails:





Le boîtier des manettes des gaz a été scratché car manquant dans le kit:










Le tableau de bord est absent de tout détails. Une simple décalcomanie vient ajouter un semblant de cadrans:






Une fois le cockpit peint et installé, j'ai procédé à l'assemble des deux demis fuselages, du capot moteur, des deux ailerons ainsi que la partie supérieure et inférieure des ailes. Une fois assemblé, j'ai mastiqué des jours et des décalages qui sont apparus au niveau de la jonction du capot moteur et du fuselage ainsi qu'à la jonction au niveau du fuselage et des ailles. J'ai poncé minutieusement les joints de collage avec un papier abrasif fin puis j'ai fait une finition de ponçage à l'aide de laine d'acier triple 0 afin d'affiner le ponçage précédent. Dans la même foulé, j'ai évidé les pipes d'échappements pour donner plus de réalisme à la maquette. A ce stade du montage, je n'ai pas encore collé les deux canon de 20mm ainsi que l'antenne de type Pitot qui se situe à l'extrémité de l'aile gauche. En effet, leur collage n'a pas été réalisé dans l'unique but de ne pas casser ces pièces lors de la mise en peinture, car il faudra souvent manipuler l'avion:

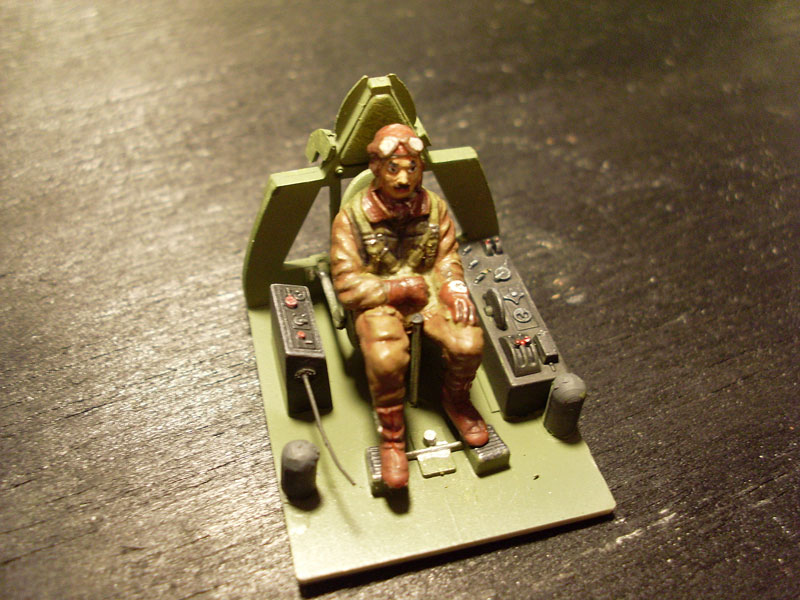

Vue sur le poste de pilotage que je trouve sympa malgré la simplicité de son détaillage:
